MEMBUAT DESAIN RANGKAIAN ELEKTRONIKA IC 4026B MENGGUNAKAN PROGRAM PROTEL 1.0

Nama : Sutia Agustina
Kelas  : 1 CB
NIM    : 061430700548
Dosen: Ali Firdaus,S.Kom;M.Kom

LANGKAH-LANGKAH :
1.Pastikan anda sudah menginstal Protel Schematic 1.0.
2.Dari Start-->All program-->Advanced Schematic-->Schematic
3.Akan ada tampilan seperti ini, lalu klik File-->New untuk memulai

  4. Siapkan komponen-komponen yang diperlukan yakni :
      #2 buah komponen IC1 4026B(Jika tidak ada di library,buat terlebih dahulu)


   #2 buah SW-DPT yang diubah namanya menjadi SW-1, cari di DEVICE LIB

   #6 buah kapasitor, cari di DEVICE LIB-->CAP

   #2 buah resistor,cari di DEVICE LIB-->RES1

  #2 buah segment DS1(sebelumnya buat terlebih dahulu di library lalu pindahkan ke schematic)

  #2 buah power ports di wiring tools

 5. Buat papan PCB menggunakan Rectangle   pada Library tools



6. Susun semua komponen tadi, dan hubungkan dengan menggunakan electrical wires pada kotak wiring tools

 7.Ubah nama komponen dengan nama yang diinginkan dengan cara klik 2 kali pada nama  komponen,lalu ubah.

8.Beri sambungan dengan menggunakan junction pada wiring tools

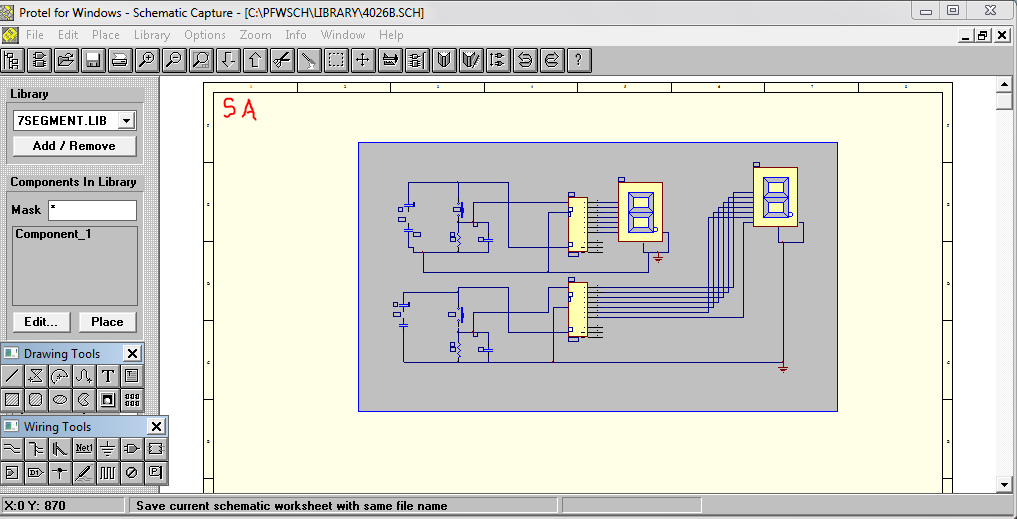

9. Gambar desain komponen elektronika yang diinginkan
